Установки резистивного нагрева и местной термообработки: технологии, оборудование и применение в промышленности

Местная термообработка позволяет изменять структуру металла в зоне сварного шва и околошовной зоне, не подвергая нагреву все изделие целиком. Одним из наиболее эффективных и распространенных методов для решения данной задачи является использование установок резистивного нагрева. Устройство основано на законе Джоуля-Ленца, где тепло выделяется при прохождении электрического тока через нагревательные элементы с высоким сопротивлением, плотно прилегающие к поверхности обрабатываемой детали.

Технологические особенности и производство оборудования

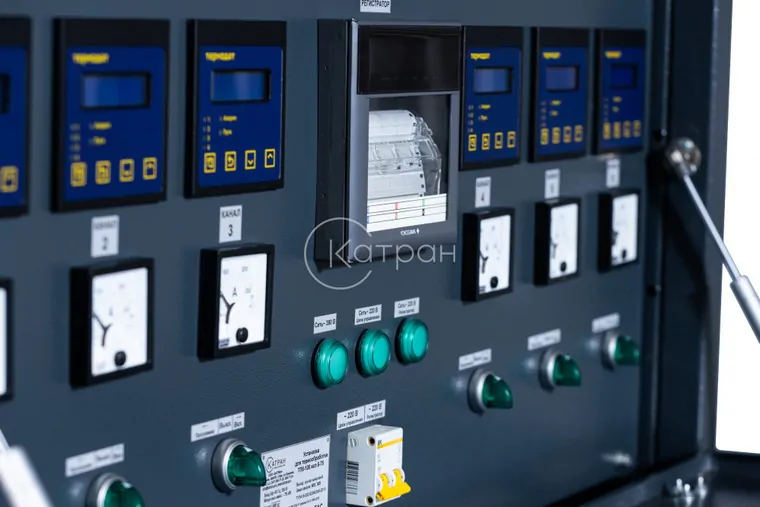

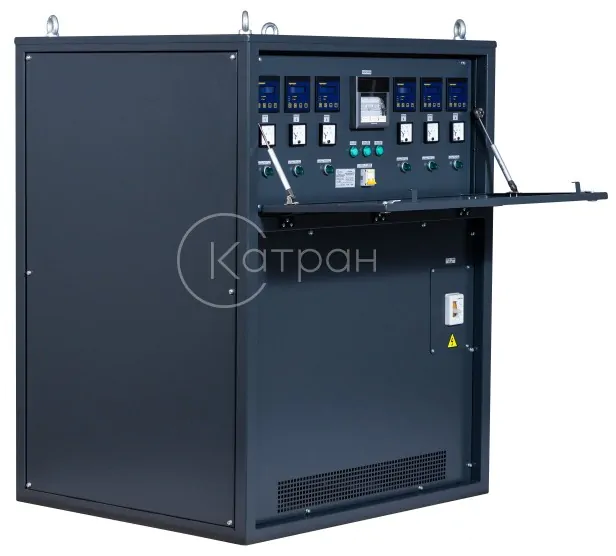

Процесс резистивного нагрева отличается высокой степенью контроля. В отличие от газопламенного нагрева, электрическое сопротивление позволяет с высокой точностью поддерживать заданную температуру и скорость нагрева/охлаждения. Современное производство резистивного оборудования ориентировано на создание мобильных и стационарных постов термообработки. Они оснащаются многоканальными контроллерами.

Данные системы позволяют одновременно обрабатывать несколько сварных швов, записывая диаграммы термического цикла в реальном времени. Основными рабочими компонентами таких установок являются гибкие керамические нагреватели (ГКН). Они состоят из нихромовой проволоки, изолированной керамическими изоляторами. Это позволяет им принимать форму трубы или любой другой сложной детали.

Преимущества резистивного метода

Применение установок резистивного нагрева обусловлено рядом технических преимуществ:

1. Равномерность распределения тепла. Благодаря гибкости нагревателей обеспечивается максимально плотный контакт с металлом, что исключает появление зон локального перегрева.
2. Энергоэффективность. Использование теплоизоляционных матов поверх нагревателей сводит потери тепла в окружающую среду к минимуму.
3. Безопасность. Отсутствие открытого пламени позволяет проводить работы в стесненных условиях, на высоте или в закрытых цехах.
4. Автоматизация. Оператор может задать программу термообработки (нагрев, выдержка, контролируемое охлаждение) согласно регламентам (например, РТМ-1с или международным стандартам ASME). Система выполнит ее в автоматическом режиме.

Области применения

Установки местной термообработки незаменимы при монтаже и ремонте трубопроводов высокого давления на тепловых и атомных электростанциях. Также они активно используются в нефтехимической отрасли при производстве сосудов под давлением и крупногабаритных резервуаров. Снятие остаточных напряжений после сварки с помощью резистивного нагрева значительно снижает риск возникновения коррозионного растрескивания. Также это увеличивает срок эксплуатации объектов в условиях агрессивных сред.

Установки резистивного нагрева представляют собой высокотехнологичный инструмент. Он обеспечивает соблюдение строгих норм промышленной безопасности. Благодаря мобильности оборудования и возможности точной настройки термических циклов, этот метод остается приоритетным для полевых условий и монтажных площадок.
