Как грозоразрядники спасают связь от скачков напряжения

Любое телекоммуникационное оборудование сильно зависит от качества питания и стабильности сигнала. Внезапные перепады напряжения, особенно вызванные грозой, способны мгновенно вывести из строя антенны, репитеры и кабельные трассы. Защита таких систем требует специальных устройств, которые отводят избыточный ток на землю, не мешая полезному сигналу. Именно здесь на первый план выходят компоненты, встраиваемые прямо в линию передачи.

Зачем нужна защита от грозовых разрядов

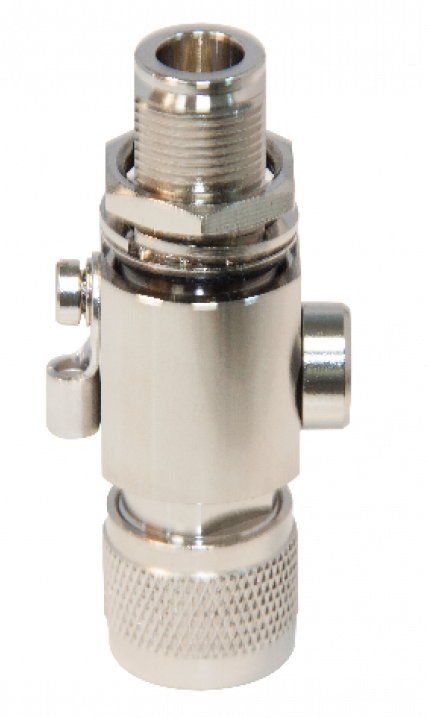

При прямом ударе молнии или даже близком разряде в кабеле наводится напряжение в тысячи вольт. Стандартные блоки питания и усилители не рассчитаны на такие всплески. Чтобы оборудование не выходило из строя, в разрыв фидера монтируют специальные элементы. Для сетей сотовой связи, Wi-Fi и радиочастотных трактов применяются грозоразрядники на основе газонаполненных трубок или полупроводников. Они практически не вносят затухания в рабочем диапазоне, но при превышении порога напряжения замыкают цепь на корпус или землю.

Основные функции таких устройств:

1. Ограничение амплитуды импульса до безопасного уровня.
2. Отвод тока разряда в обход чувствительной электроники.
3. Автоматическое восстановление нормальной работы после исчезновения перенапряжения.

Такая схема работы позволяет оборудованию оставаться в рабочем состоянии даже при сильных грозовых фронтах. Главное правило монтажа — размещать защитный элемент максимально близко к входу в здание или непосредственно перед защищаемым устройством. При грамотном подборе по частоте и мощности грозоразрядники не создают помех и не требуют регулярной замены после каждого срабатывания.

Ключевые параметры при выборе

Чтобы подобрать подходящий экземпляр для конкретной задачи, нужно обратить внимание на несколько характеристик. Первое — рабочий частотный диапазон. Для стандартов 2G, 3G, 4G и даже 5G подходят модели, работающие до 6 ГГц. Второе — тип разъёма: наиболее распространены N, SMA, F или BNC. Третье — волновое сопротивление, которое почти всегда составляет 50 Ом для антенных систем.

Практические критерии выбора:

1. Уровень защитного напряжения (чем ниже, тем лучше для чувствительного приёмника).
2. Максимальный ток разряда (для наружных антенн нужен запас не менее 10 кА).
3. Вносимые потери (желательно не более 0,2 дБ на частоте).

Важно помнить, что одних только грозоразрядников недостаточно — требуется качественное заземление. Без него устройство не сможет отвести энергию, и защита окажется бесполезной. Также следует устанавливать такие элементы максимально близко к входу оборудования, чтобы минимизировать длину незащищённого кабеля.

Правильно подобранные и смонтированные компоненты продлевают жизнь активному оборудованию в разы. Они не требуют обслуживания и срабатывают автоматически, оставаясь незаметными в обычном режиме. Инвестиция в такую защиту всегда окупается, ведь замена сгоревшего репитера или базовой станции обходится гораздо дороже профилактики.
